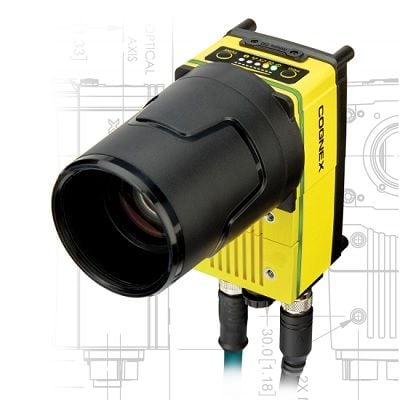

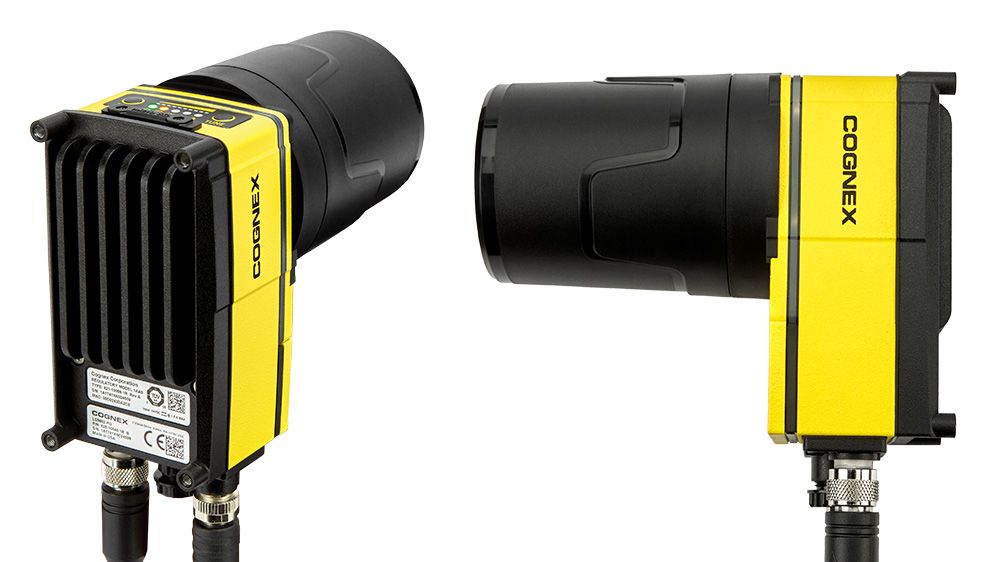

Camera Cognex In-Sight 9902L

Thương hiệu: Cognex

Phiên bản In-Sight 9902L thuộc In-Sight 9000 Series của Cognex dùng cơ chế quét vạch trên vật thể để ghép thành 1 ảnh hoàn chỉnh phục vụ việc kiểm tra, phù hợp với các vật thể hình ống trụ, vật thể kích thước lớn di chuyển liên tục trên dây chuyền. Với khả năng quét 2000 pixel mỗi vạch và ghép tối đa 16000 vạch sẽ cho ảnh có độ phân giải khổng lồ 32 megaPixel.

Số lượng

Tổng quan

In-Sight 9000 là thiết bị vision cao cấp nhất của Cognex hiện nay với cảm biến có lên tới 12 megaPixel hoặc tới 32 megaPixel với dạng máy line scan, cho ảnh chụp cực kỳ sắc nét, mang tới chất lượng kiểm tra định vị đo đạc cực kỳ chính xác, cả ở khoảng cách xa và gần. Với đầy đủ lựa chọn cảm biến màu/đen trắng, loại máy chụp toàn ảnh/quét vạch (line scan) đáp ứng đầy đủ yêu cầu cho các dây chuyền hoạt động liên tục hoặc các vật thể tĩnh không chuyển động.

Phiên bản In-Sight 9902L dùng cơ chế quét vạch trên vật thể để ghép thành 1 ảnh hoàn chỉnh phục vụ việc kiểm tra, phù hợp với các vật thể hình ống trụ, vật thể kích thước lớn di chuyển liên tục trên dây chuyền. Với khả năng quét 2000 pixel mỗi vạch và ghép tối đa 16000 vạch sẽ cho ảnh có độ phân giải khổng lồ 32 megaPixel. Tốc độ quét lên tới 67000 dòng trên dây (15 micro giây 1 dòng) sẽ đảm bảo theo kịp tốc độ của dây chuyền nhanh nhất. Đặc biệt 9920L chỉ cần một trường tiếp xúc hẹp với bề mặt vật thể đủ để đường quét lướt trên vật thể, sẽ rất phù hợp để lắp đặt 9902L trong các không gian hạn chế trường tiếp xúc hoặc hạn chế không gian lắp đặt.

Khách hàng có nhu cầu chụp ảnh kiểm tra các vật thể kích thước lớn ở dạng tĩnh có thể tham khảo phiên bản 9912/9912C với cảm biến lên đến 12 megaPixel là thiết bị vision 2D đầu bảng của Cognex hiện nay.

Trường ảnh rộng nhưng không suy giảm độ phân giải

Với camera chụp ảnh góc rộng thông thường, độ phân giải ảnh thường sẽ không cao như camera tiêu cự truyền thống. Riêng dòng In-Sight 9000 tích hợp camera với trường ảnh rộng nhưng vẫn duy trì độ phân giải cao. Điều này mang tới lợi thế lắp đặt thiết bị ở các khoảng cách an toàn, tránh xa dây chuyền hay các môi trường độc hại nhưng hình ảnh chụp vẫn chất lượng để xử lý kiểm tra ảnh chính xác.

Công nghệ nhận diện đối chiếu vượt trội

Tất cả các thiết bị thuộc dòng 8000 đều được trang bị thuật toán PatMax RedLine hoạt động hiệu quả vượt trội, nhanh hơn từ 4 tới 7 lần so với PatMax thông thường, đem đến khả năng nhận diện đối chiếu nhanh đồng thời giảm được số vòng lặp để nâng cao hiệu suất kiểm tra mà không cần đánh đổi tính chính xác.

Một thiết bị là đủ cho ứng dụng vốn cần đa thiết bị

Khách hàng trang bị In-Sight 9000 cho nhà máy sẽ tiết giảm hoặc loại bỏ nhu cầu lắp đặt hệ thống đa thiết bị vision cho ứng dụng vốn cần sử dụng nhiều máy vision (ứng dụng kiểm tra thiết bị có kích thước lớn hoặc nhiều thành phần linh kiện). In-Sight 9000 sẽ giảm sự cồng kềnh, công sức lắp đặt hiệu chỉnh và cả chi phí của hệ thống, đặc biệt hiệu quả với hệ thống không có nhiều không gian thừa để lắp đặt thiết bị vision. Thêm vào đó, tiêu chuẩn chống nước chống bụi IP67 sẽ bảo vệ hiệu quả cho In-Sight 9000 trong các môi trường có khả năng tiếp xúc nước hoặc bụi  mà không cần trang bị thêm các phương pháp bảo vệ tốn kém.

Có thể tùy chỉnh thiết lập dễ dàng, không cần lập trình trước

In-Sight 9000 dễ dàng giải quyết các bài toán khó của người vận hành mà không cần phải lập trình trước trên máy tính hoặc công cụ điều khiển. Nhờ vào phần mềm In-Sight EasyBuilder, người vận hành sẽ được hướng dẫn từng bước tùy chỉnh thiết lập. Người vận hành có thể trai nghiệm một giao diện duy nhất phục vụ cho tất cả cả ứng dụng, bất kể sự khác nhau giữa bài toán, độ phức tạp, độ chính xác... khác nhau.

Thiết bị vision dẫn đầu ngành công nghiệp bằng công nghệ xử lý ảnh tiên tiến

In-Sight 9000 được trang bị công nghệ xử lý ảnh tiên tiến bậc nhất trong ngành công nghiệp thiết bị vision, tiêu biểu là thuật toán PatMax RedLine - tiêu chuẩn vàng cho chất lượng, sự chính xác, độ tin cậy. Ngoài ra phiên bản 9912 còn được trang bị dải tương phản động nâng cap HDR+ cho phép nâng cao giới hạn tương phản của ảnh chụp mà không làm suy giảm tốc độ chụp.

Lựa chọn phiên bản chụp toàn vật thể hoặc quét vật thể theo vạch

Khách hàng tùy theo nhu cầu và đặc điểm của dây chuyền sản xuất có thể lựa chọn phiên bản chụp toàn vật thể hoặc quét vật thể theo vạch.

Phiên bản chụp toàn vật thể

Area scan engine block inspection

Phiên bản 9912 dùng để chụp và kiểm tra toàn vật thể ở dạng tĩnh, thường là các vật thể lớn với lợi thế trường ảnh rộng. 9912 có bản dùng cảm biến màu và đen trắng, độ phân giải cực kỳ cao 12 megaPixel đem đến chất lượng ảnh vượt trội phục vụ cho việc kiểm tra độ chính xác cao.

Phiên bản quét vạch trên vật thể

In-Sight 9902L Line Scan Camera



Phiên bản 9902L dùng cơ chế quét vạch trên vật thể để ghép thành 1 ảnh hoàn chỉnh phục vụ việc kiểm tra, phù hợp với các vật thể hình ống trụ, vật thể kích thước lớn di chuyển liên tục trên dây chuyền. Với khả năng quét 2000 pixel mỗi vạch và ghép tối đa 16000 vạch sẽ cho ảnh có độ phân giải khổng lồ 32 megaPixel. Tốc độ quét lên tới 67000 dòng trên dây (15 micro giây 1 dòng) sẽ đảm bảo theo kịp tốc độ của dây chuyền nhanh nhất. Đặc biệt 9920L chỉ cần một trường tiếp xúc hẹp với bề mặt vật thể đủ để đường quét lướt trên vật thể, sẽ rất phù hợp để lắp đặt 9902L trong các không gian hạn chế trường tiếp xúc hoặc hạn chế không gian lắp đặt.

Phiên bản cảm biến

Cảm biến đen trắng

Bộ nhớ chương trình7.2GB bộ nhớ tĩnh điện, không giới hạn dung lượng khi kết nối với ổ cứng mạng
Bộ nhớ xử lý ảnh832 MB SDRAM
Thẻ nhớ SDCó sẵn 1 thẻ SD 8GB để lưu trữ ảnh hoặc tài liệu. Hỗ trợ thẻ SD tối đa 32 GB định dạng FAT32
Cảm biến ảnhCMOS 1 Inch, cảm biến quét dòng; 7 x 7µm pixel vuông
Độ phân giải tối đa2048 x 16384
Tốc độ quét66 KHz LPS (15µs)
Kiểu quétQuét từng dòng
Kích hoạt quét1 đầu vào cách ly quang. Điều khiển từ xa qua phần mềm kết nối qua Ethernet
Đầu vào

3 đầu vào đa chức năng khi kết nối cáp Breakout

8 đầu vào đa chức năng khi kết nối với module CIO-MICRO I/O qua cáp  I/O Module

7 đầu vào đa chức năng khi kết nối với module mở rộng CIO-1400 I/O qua cáp  I/O Module

Đầu ra

4 đầu ra tốc độ cao khi kết nối cáp Breakout

2 đầu ra tốc độ cao, thêm 8 đầu ra đa chức năng khi kết nối với module CIO-MICRO I/O qua cáp  I/O Module

2 đầu ra tốc độ cao, thêm 6 đầu ra đa chức năng khi kết nối với module mở rộng CIO-1400 I/O qua cáp  I/O Module

Bộ điều hợp2 đầu vào điều hợp có sẵn, khớp với tín hiệu điện áp từ 5 - 24 V DC
Độ sâu màu256 cấp độ xám (8 bits/pixel)
Loại ống kínhChỉ ngàm C
Đèn LEDs báo trạng tháiĐèn LED báo nhận thẻ SD; Đèn LED báo tình trạng kết nối mạng; Đèn LED báo trạng thái Đạt/Không đạt; Đèn LED báo lỗi
Kích thước53.4mm (2.10in) x 60.5mm (2.38in) x 121.0mm (4.77in) chưa có phụ kiện
Trọng lượng400g chưa có phụ kiện
Nguồn điện24V DC
Chuẩn chống nước bụiIP67 khi dây cáp và ống kính được lắp
Giao tiếp mạng1 cổng Ethernet 1G (1000)/100/10 Mbps

Phụ kiện dành cho In-Sight 9000 Series

1. Ống kính ngàm C

In-Sight 7000 C-Mount

Điều chỉnh thủ công, ống kính hiệu năng cao với nhiều tùy chọn về kích thước, khẩu độ và lấy nét.

2. Bảo vệ ống kính ngàm C

C-mount Lens Cover

Bảo vệ ống kính với chuẩn chống nước bụi IP67 bảo vệ tốt hơn trong các môi trường làm việc khắc nghiệt, có thể hỗ trợ cả những ống kính với đường kính lớn. Có thêm tùy chọn ống kéo dài 30mm ghép nối vào bảo vệ ống kính này để phục vụ cho các ống kính dài.

3. Dây cáp

In-Sight 7000 Cables

Cáp loại X-Coded cho mạng tốc độ cao lên tới 10Gbit.

4. Module giao tiếp mở rộng

In-Sight I/O Module

The I/O Breakout Module cung cấp kết nối dễ dàng tới các thiết bị cấp nguồn, kích hoạt chụp, tăng số đầu ra và các thiết bị Serial.

I/O Expansion Modules tăng số lượng kết nối I/O và cung cấp RS-232 Handshaking đầy đủ.
