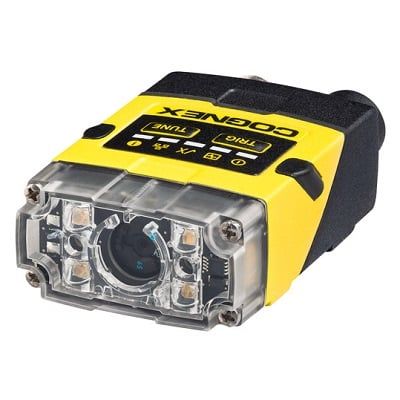

Camera Cognex In-Sight 2000-130 Mini
Cognex In-Sight 2000 Mini Series là hệ thống camera công nghiệp của Cognex với kích thước vô cùng nhỏ gọn và khả năng xoay lật linh hoạt, thiết kế mô-đun dễ dàng lắp đặt bảo trì thay thế, cực kỳ phù hợp cho ứng dụng có không gian chật hẹp.
Cognex In-Sight 2000-130 Mini thuộc 2000 Mini Series vẫn trang bị cảm biến trắng đen nhưng đã nâng độ phân giải lên 800x600 cùng zoom 2x, trang bị đầy đủ các công cụ nhận dạng và phân tích.
Tổng quan
Kích thước nhỏ gọn của dòng Cognex In-Sight 2000 Mini cho phép thiết bị có thể đáp ứng nhiều ứng dụng hơn đặc biệt cho phép người dùng triển khai lắp đặt mạng lưới camera này ở các không gian chật hẹp do In-Sight 2000 Mini nhỏ hơn tới 68% so với dòng In-Sight 2000 tiêu chuẩn. In-Sight 2000 Mini cũng được trang bị mô-đun ống kính tinh thể lỏng lấy nét tự động, cho phép thay đổi tiêu cự khi thiết bị được gắn ở những nơi không thể tiếp cận. Các đặc điểm nổi bật của dòng thiết bị này:
- Mô-đun ánh sáng tích hợp siêu nhỏ gọn
- Tự động lấy nét được hỗ trợ bởi công nghệ ống kính tinh thể lỏng
- 4 đèn LED phân cực và đồng tuyến tính
- Lý tưởng cho không gian lắp đặt hạn chế
Cognex In-Sight 2000-130 Mini thuộc 2000 Mini Series vẫn trang bị cảm biến trắng đen nhưng đã nâng độ phân giải lên 800x600 cùng zoom 2x, trang bị đầy đủ các công cụ nhận dạng và phân tích.

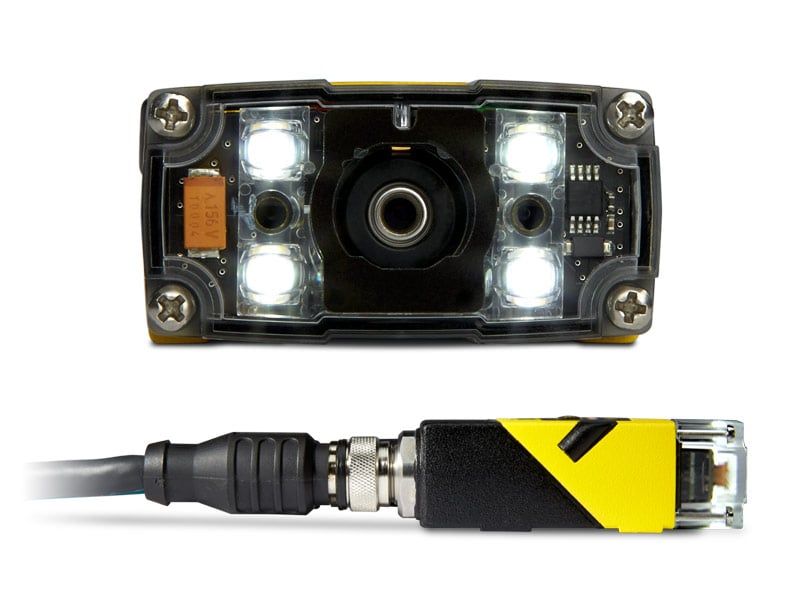

Đèn trợ sáng tích hợp tối ưu khả năng nhận diện hình ảnh
Mô-đun ánh sáng tuy kích thước nhỏ nhưng hoạt động mạnh mẽ cung cấp ánh sáng tích hợp, lý tưởng cho các ứng dụng tầm gần và điều kiện cực kỳ hạn chế về không gian. tiết giảm chi phí cho các thiết bị chiếu sáng phụ trợ bên ngoài tốn kém.
Công nghệ lấy nét tự động điều chỉnh theo độ cao khác nhau
Mô-đun lấy nét tự động được hỗ trợ bởi công nghệ ống kính tinh thể lỏng sẽ tự động lấy nét ở các vị trí được thiết lập trước, loại bỏ việc lấy nét thủ công của ống kính hoặc việc di chuyển thiết bị khi có thay đổi công việc. Điều này cho phép sử dụng thiết bị trên các dây chuyền có thay đổi thường xuyên về công việc hoặc độ cao.
Công cụ kiểm tra mạnh mẽ để giải quyết nhiều ứng dụng khác nhau
Các công cụ kiểm tra ngoại quan đã được chứng nhận về độ tin cậy, bao gồm các công cụ đọc ký tự, số pixel, độ sáng, độ tương phản và công cụ xác định cạnh, giải quyết các ứng dụng đơn giản như định vị vị trí, xác định hiện diện/vắng, đo lường và ứng dụng đếm số lượng. In-Sight 2000 Mini có thể kiểm tra nhiều mục tiêu trong một hình ảnh, cũng như thực hiện nhiều loại kiểm tra dựa trên các công cụ khác nhau.
Phần mềm EasyBuilder đơn giản hóa việc thiết lập và vận hành
Ngay cả những người dùng mới làm quen cũng có thể vận hành hiệu quả hệ thống dễ dàng bằng phần mềm giao diện trực quan, đơn giản EasyBuilder, phần mềm xuyên suốt đồng nhất được sử dụng trong tất cả các hệ thống kiểm tra ngoại quan của Cognex.

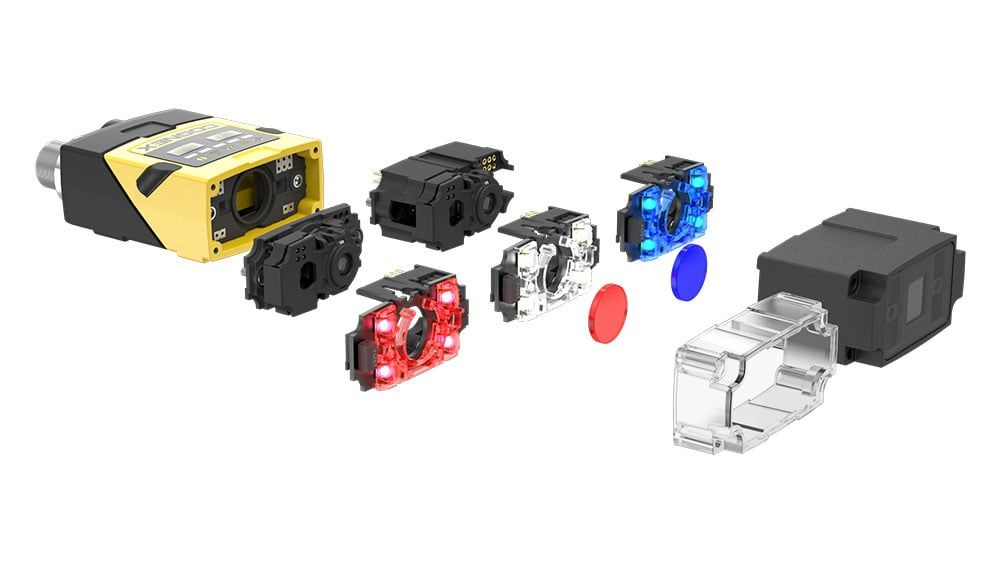

Thiết kế mô-đun sẵn sàng cho việc thay đổi yêu cầu ứng dụng
In-Sight 2000 Mini có thiết kế mô-đun với đèn, ống kính, bộ lọc ánh sáng và vỏ bảo vệ có thể thay đổi giúp dễ dàng thiết lập cấu hình chính xác cho không gian làm việc. Thiết kế mô-đun mang tới:
- Sự linh hoạt tối đa để lắp đặt trong không gian hẹp
- Đơn giản hóa đường dẫn dây và đường đi của ánh sáng
- Tiết giảm yêu cầu thiết kế các bộ điều hợp, giá đỡ, khung treo...

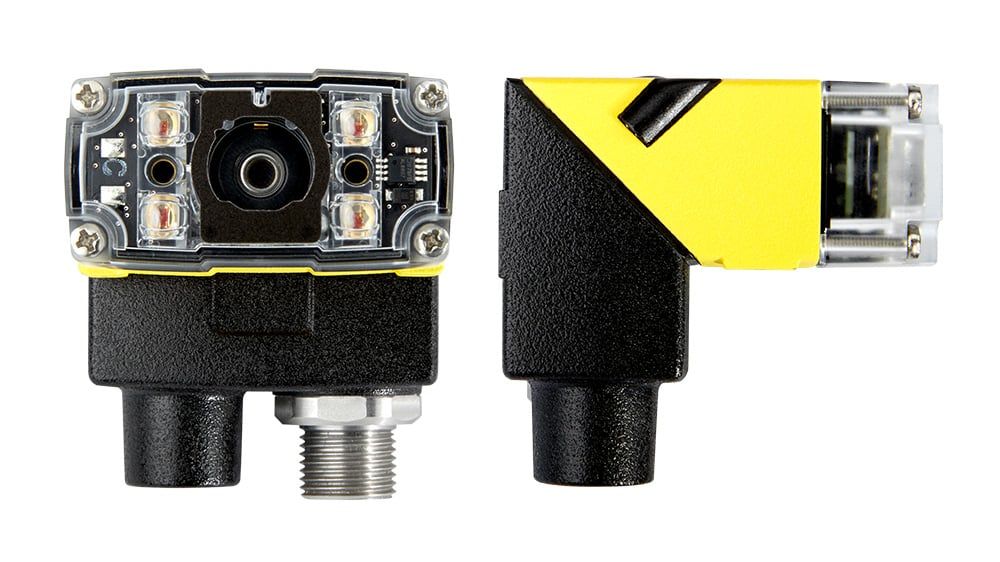

Thiết bị có thể đặt ở dạng thẳng hoặc xoay gập 90⁰ mang lại sự linh hoạt tối đa trong không gian chật hẹp. Đèn LED dạng vòng tích hợp cho ánh sáng đồng đều, khuếch tán trên toàn bộ hình ảnh, giảm thiểu nhu cầu lắp đặt chiếu sáng phụ trợ bên ngoài tốn kém.
Các model thuộc In-Sight 2000-110 Mini Series
IS2000M-130-40-L18 | IS2000 MINI/130/RED/LONG | ||
IS2000M-130-40-S14 | IS2000 MINI/130/RED/SHORT |
Giao diện người dùng | Giao diện In-Sight Explorer EasyBuilder, phần mềm trên PC Cognex VisionView và màn cảm ứng điều khiển HMI VisionView 900 | |
Cảm biến 1/3" CMOS | Đen trắng | |
Tốc độ chụp tối đa | 70fps | |
Thấu kính ngàm S (M12) | Cơ bản: tự động lấy nét (ống kính tinh thể lỏng) 6.2mm hoặc lấy nét thủ công 16mm | |
Độ phân giải ảnh | 640 x 480 (cơ bản) | Yes |
640 x 480 (phóng đại 2x) | Yes | |
800 x 600 (phóng đại 2x) | Yes | |
Đèn trợ sáng Lighting | Cơ bản | Vòng đèn LED thiết kế mô-đun ánh sáng đỏ |
Tùy chọn | Vòng đèn LED ánh sáng trắng, lam và hồng ngoại với bộ lọc thấu kính và vỏ bảo vệ phân cực | |
Tốc độ xử lý tương đối | 2x | |
Công cụ định vị | Ký tự/ Pattern | Yes |
Viền, đường tròn Edge, Circle | Yes | |
Công cụ kiểm tra | Ký tự/ Pattern | Yes |
Đếm Pixel | Yes (thang màu xám) | |
Độ sáng và tương phản | Yes | |
Cạnh | Yes | |
Công cụ đo đếm | Khoảng cách, góc và đường kính | Yes |
Biên dạng và cạnh | Yes | |
Giao tiếp và I/O | Giao thức | EtherNet/IP, PROFINET, SLMP, SLMP Scanner, Modbus TCP, TCP/IP, UDP, FTP, Telnet (Native Mode), RS-232 |
Kết nối | (1) Ethernet chuẩn công nghiệp M12, (1) M12 Power & I/O | |
Inputs & Outputs | (1) Kích hoạt chụp, (1) Cổng vào đa chức năng, (4) Cổng xuất đa chức năng | |
Cấu tạo vật lý | Kích thước | Dạng thanh thẳng: 43.1 mm (1.69 in) x 22.4 mm (0.88 in) x 64 mm (2.51 in) |
Dạng bẻ gập: 43.1 mm (1.69 in) x 35.8 mm (1.40 in) x 49.3 mm (1.94 in) | ||
Trọng lượng | 142 g (5 oz) | |
Vật liệu chế tạo Chuẩn bảo vệ | Nhôm IP65 thân vỏ | |
Vận hành | Nguồn điện | <3.0 W |
Nhiệt độ | 0°C tới 40°C (32°F tới 104°F) |
Các phụ kiện/ nâng cấp cho hệ thống camera công nghiệp In-Sight 2000 Mini
1. Hệ thống đèn trợ sáng và bộ lọc
Đèn LED vòng quanh ống kính màu trắng với tấm bảo vệ tán xạ là trang bị tiêu chuẩn trên hầu hết các mẫu In-Vision 2000. Đèn LED vòng màu đỏ, xanh lam và hồng ngoại là lựa chọn để thay thế cho LED vòng trắng.
2. Tấm bảo vệ đèn
Tùy chọn bảo vệ ống kính với tấm lọc phân cực cho đèn LED trắng để giảm thiểu các phản xạ không mong muốn xuống các mặt phẳng phản chiếu mạnh. Hoặc có thể tùy chọn tấm bảo vệ ống kính trong suốt để đảm bảo độ sáng cần thiết cho các ứng dụng khoảng cách xa.
3. Hệ thống ống kính
Ống kính 8 mm ngàm S kết nối M12 là trang bị tiêu chuẩn trên hầu hết các mẫu In-Vision 2000. Ngoài ra còn có các tùy chọn ống kính ngàm S/M12 khác có thể dễ dàng hoán đổi sử dụng là 3,6 mm, 6 mm, 12 mm, 16 mm và 25 mm.
4. Giá đỡ lắp đặt
Nhiều mẫu giá đỡ hoặc bộ tiếp hợp để tùy chọn cho dòng In-Sight 2000 để có thể lắp đặt thiết bị ở gần như bất kỳ đâu trên dây chuyền sản phẩm. Với chuẩn chống nước bụi IP67 đảm bảo thiết bị được bảo vệ để sử dụng ở cả các khu vực ẩm ướt tiếp xúc với chất lỏng, khí, bụi... ở các môi trường khắc nghiệt.
5. Kết nối đơn giản với hệ thống dây cáp và hub đa dạng
Cáp mạng, cáp nguồn và cáp kết nối khác có nhiều lựa chọn về độ dài. Nếu khách hàng có nhu cầu mở rộng giao tiếp I/O, module giao tiếp mở rộng CIO-1400 là lựa chọn hoàn hảo với 7 đầu vào cơ bản và 8 đầu ra.
6. Bộ nguồn
Bộ nguồn điện 1 chiều 24V thiết kế nhỏ gọn và có thể lắp trên thanh ray (chuẩn DIN) là lựa chọn được ưa thích.
