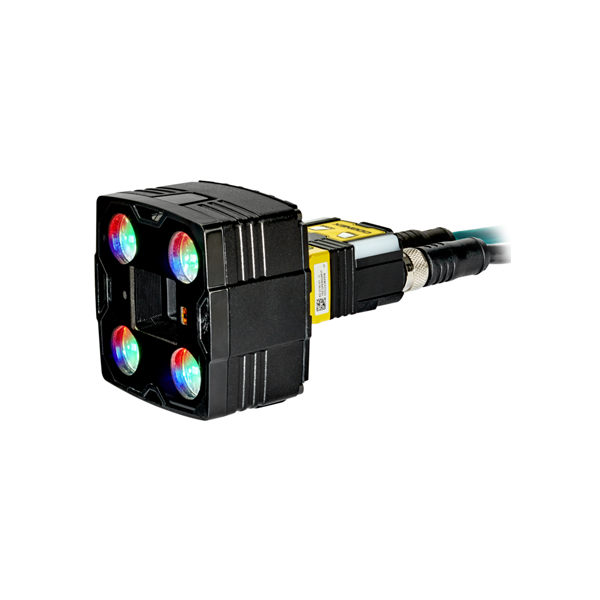

Camera Cognex In-Sight 2800 Mini

Thương hiệu: Cognex

Hệ thống thị giác máy In-Sight 2800 Mini kết hợp công nghệ học sâu với các công cụ thị giác dựa trên quy tắc truyền thống để giải quyết một loạt các ứng dụng. Từ phát hiện hiện diện / vắng mặt đơn giản đến các tác vụ phân loại và sắp xếp nâng cao, In-Sight 2800 Mini cung cấp giải pháp dễ dàng triển khai để chống lỗi.

Được thiết kế để tự động hóa nhà máy, In-Sight 2800 Mini cho phép các nhà sản xuất ở mọi quy mô:

Tăng chất lượng sản phẩm - Nắm bắt các lỗi nhỏ, tinh vi với khả năng phát hiện lỗi được tối ưu hóa.
Tối đa hóa hiệu quả hoạt động - Tận dụng lực lượng lao động hiện có của bạn và giữ cho dây chuyền của bạn hoạt động với thiết lập công việc nhanh chóng, trực quan.
Hợp lý hóa tích hợp - Loại bỏ phỏng đoán của việc tối ưu hóa hình ảnh và xác định sự kết hợp chính xác của các phụ kiện trong một vài lần nhấp vào nút.

Tổng quan

Cảm biến thị lực In-Sight 2800, bộ não với các dấu chấm được kết nối và biểu tượng phần mềm

Bộ công cụ tầm nhìn toàn diện giải quyết các nhiệm vụ có độ phức tạp khác nhau

Tích hợp các công cụ học tập sâu và dựa trên quy tắc trong một hệ thống thị giác duy nhất, In-Sight 2800 giải quyết nhiều ứng dụng sửa lỗi khác nhau. Sử dụng các công cụ riêng lẻ cho các công việc đơn giản hoặc xâu chuỗi chúng lại với nhau để giải quyết các chuỗi logic khó hơn.

Đầu ra phân loại không giới hạn và các khu vực quan tâm mang lại sự linh hoạt tối ưu

Vượt lên trên OK / NG. Công cụ ViDi EL Classifier mạnh mẽ xác định và sắp xếp các bộ phận dựa trên nhiều tính năng hoặc đặc điểm. Điều này cho phép bạn phân loại các khuyết tật thành các danh mục khác nhau và xác định chính xác các bộ phận có sự thay đổi. Cùng với khả năng chỉ định nhiều phân loại, bạn có thể thiết lập nhiều vùng quan tâm để kiểm tra các phần khác nhau của hình ảnh bằng một lần kích hoạt.

Cảm biến thị lực In-Sight 2800 phân loại mùi hương trên thanh xà phòng

Giao diện phần mềm EasyBuilder Môi trường phát triển EasyBuilder đơn giản hóa việc thiết lập và mang lại khả năng quay vòng nhanh chóng

Cắm và nhận kết quả trong vài phút với In-Sight 2800 - không cần kinh nghiệm lập trình. Môi trường phát triển EasyBuilder trực quan hướng dẫn người dùng từng bước trong quá trình thiết lập ứng dụng, cho phép quay vòng nhanh chóng từ bằng chứng khái niệm đến triển khai.

Thông số kỹ thuật In-Sight 2800
Cảm biến ảnh	1 / 2,8 "CMOS đơn sắc và màu
Thuộc tính cảm biến hình ảnh	Đường chéo 6,17 mm, pixel vuông 2,8 µm
Tùy chọn độ phân giải hình ảnh	SVGA ¹ (720x540), 1,6 MP (1440x1080)
Tốc độ màn trập điện tử	Tối thiểu. phơi sáng: Tối đa 29 μs phơi sáng: Lên đến 10 ms (chiếu sáng bên trong) / Lên đến 200 ms (chiếu sáng bên ngoài)
Thu mua	Lên đến 45 Hz
Bộ nhớ trong	7GB
Tùy chọn ống kính	Multi Torch: 12 mm, 16 mm (Ống kính chất lỏng tốc độ cao hoặc ống kính lấy nét bằng tay) Mini: Ống kính chất lỏng tốc độ cao 6,2 mm hoặc 16 mm
Đầu vào rời rạc	2 opto-cô lập
Đầu ra rời rạc	2 opto-cô lập
Các điểm I / O khác	2 người dùng có thể định cấu hình làm đầu vào hoặc đầu ra
Kết quả trạng thái	5 đèn LED trạng thái, tiếng bíp phát ra âm thanh
Thắp sáng	Multi Torch: Đèn vòng 4 LED đa màu công suất cao (đỏ, xanh lá, xanh dương, trắng) Mini: 4 LED dạng nhỏ ánh sáng cho ống kính 6.2mm (tùy chọn màu đỏ, xanh, trắng, IR) Mini HPIL: 4 LED nhỏ hệ số hình thức ánh sáng công suất cao cho ống kính 16 mm (tùy chọn màu đỏ, trắng)
Thông tin liên lạc	Giao diện nối tiếp và Ethernet
Các giao thức	TCP / IP, PROFINET, EtherNet / IP ™, SLMP, OPC / UA, FTP
Quyền lực	24V +/- 10%
Sự tiêu thụ năng lượng	≤7,5W
Vật chất	ABS, Acrylic, Hợp kim nhôm, NBR, PC, PET, PMMA, Silicone, Cao su silicone, Thép không gỉ, TVP, Hợp kim kẽm
Trọng lượng	6,2 mm: 141 g; 16 mm: 169 g; Đèn pin đa năng: 290 g; Cấu hình góc phải tăng thêm 50 g
Kích thước	Cấu hình thẳng 6.2 mm: 42 x 24 x 76 mm Cấu hình thẳng 16 mm: 42 x 24 x 91 mm Cấu hình góc phải 6.2 mm: 42 x 79 x 38 mm Cấu hình góc phải 16 mm: 42 x 79 x 53 mm Cấu hình thẳng đa Torch 12 mm / 16 mm: 69 x 66 x 110 mm Cấu hình góc phải Multi Torch 12 mm / 16 mm: 69 x 104 x 68 mm
Nhiệt độ hoạt động	0–40 ° C (32–104 ° F)
Nhiệt độ bảo quản	-10–60 ° C (14–140 ° F)
Độ ẩm vận hành và lưu trữ	<95% không ngưng tụ
Sự bảo vệ	IP67
Chứng nhận RoHS	Đúng
Phê duyệt	EU CE, US FCC, TUV CB NRTL IEC 61010

Phần cứng linh hoạt cho phép người dùng tùy chỉnh In-Sight 2800 cho bất kỳ ứng dụng nào. Tính mô-đun này cung cấp khả năng dễ dàng thích ứng với các bộ phận mới và những thay đổi đối với dây chuyền, đưa ra giải pháp phát triển cùng với doanh nghiệp của bạn.

Chọn từ nhiều loại phụ kiện và linh kiện có thể thay đổi hiện trường để theo kịp với nhu cầu sản xuất, chẳng hạn như thay đổi bộ phận, tốc độ đường truyền nhanh hơn và tiêu chuẩn chất lượng cao hơn.

	Dây cáp điện		Cáp kết nối RS-232
	Cáp Ethernet		Bộ điều hợp cáp Ethernet được mã hóa X thành mã A
	Giá đỡ đa năng		Pivot Mounting Bracket
	Bộ chuyển đổi tấm gắn bề mặt phẳng cho cấu hình Multi Torch		Bộ lọc dải đỏ
	Bộ lọc dải thông xanh
