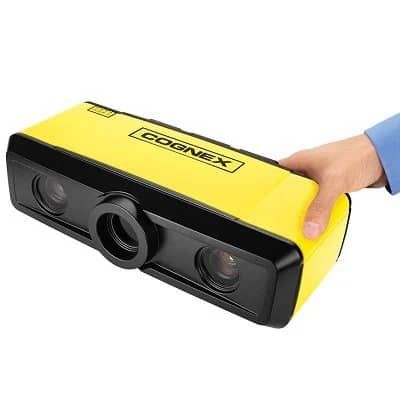

Cognex 3D-A5000 Series

Thương hiệu: Cognex
|

3D-A5000 series là một dòng máy quét 3D khu vực cho ra ảnh 3D độ phân giải cao. Được trang bị công nghệ 3D LightBurst chụp ảnh rất nhanh để nâng cao hiệu suất. Ảnh 3D kết hợp cùng công nghệ phân tích kiểm tra 3D cao cấp của Cognex sẽ là nền tảng chắc chắc để quản lý hoạt động lắp ráp, đo đạc và điều hướng robot trong các ngành công nghiệp sản xuất ôtô, hàng hóa tiêu dùng, kho vận...

Số lượng

Tổng quan

3D-A5000 series là một dòng máy quét 3D khu vực cho ra ảnh 3D độ phân giải cao. Được trang bị công nghệ 3D LightBurst chụp ảnh rất nhanh để nâng cao hiệu suất. Ảnh 3D kết hợp cùng công nghệ phân tích kiểm tra 3D cao cấp của Cognex sẽ là nền tảng chắc chắc để quản lý hoạt động lắp ráp, đo đạc và điều hướng robot trong các ngành công nghiệp sản xuất ôtô, hàng hóa tiêu dùng, kho vận...

Các đặc tính nổi bật của 3D-A5000 series bao gồm:

  • Công nghệ 3D LightBurst được cấp bằng sáng chế cho phép chụp ảnh 3D tốc độ cao
  • Hơn 1.5 triệu điểm 3D xác định chi tiết trên vật thể chụp
  • Chức năng chụp ảnh dải tương phản động (HDR) chụp ảnh với bộ tương phản cao hơn
  • Công cụ phần mềm 3D mạnh mẽ VisionPro giải quyết các bài toán 3D phức tạp
  • Chuẩn chống nước bụi IP65 giúp thiết bị hoạt động trong các môi trường khắc nghiệt

Quét 3D và kiểm tra vật thể nhanh chóng

3D-A5000 quét một chùm ánh sáng màu lam bao phủ lên vật thể để xử lý thành hình ảnh 3D độ phân giải cao với tốc độ rất nhanh bằng công nghệ 3D LightBurst. Nó cung cấp hình ảnh 3D đầy đủ tầm nhìn (Full of View - FOV) trong thời gian chỉ 200 mili giây, giúp nâng cao hiệu suất, giảm thời gian chuẩn bị cho chụp ảnh mới, phục vụ hiệu quả cho các dây chuyền tốc độ cao.

Cognex 3D-A5000 area scan 3D camera offers a variety of fields-of-view and measurement ranges

Ảnh chụp rõ nét, độ chính xác cao

3D-A5000 cho chất lượng ảnh chụp có độ phân giải cao nhờ vào hơn 1.5 triệu điểm ảnh 3D phủ trên vật thể. Kết hợp ảnh trên với công cụ phần mềm 3D VisionPro và PatMa 3D, cho phép 3D-A5000 giải quyết hàng loạt các bài toán khó mà doanh nghiệp hoặc người vận hành đặt ra để giải quyết.

3D images acquired with the Cognex 3D-A5000 using VisionPro software

Các phiên bản 3D-A5000 Series

3D-A5000 Series
 3D-A50603D-A50303D-A5005
Thể tích cơ bản
Khoảng cách tới vật thể (CD)1400.0 mm1465.0 mm299.3 mm
Phạm vi đo (MR)400.0 mm 80.0 mm12.0 mm
FOV gần520 x 390 mm280 x 210 mm60 x 44 mm
FOV xa645 x 490 mm 285 x 216 mm65 x 46 mm
Độ phân giải XY361–454 μm 195–200 μm 42–44 μm
Độ phân giải Z338–0.559 µm178–198 µm7–8 µm
Khả năng lặp lại Z (σ) 100–150 μm 55–66 μm 5–6 μm
Thể tích mở rộng
Khoảng cách tới vật thể (CD)1200.0 mm1415.0 mm290.3 mm
Phạm vi đo (MR)800.0 mm190.0 mm30.0 mm
FOV gần415 x 325 mm250 x 180 mm54 x 42 mm
FOV xa685 x 530 mm290 x 220 mm60 x 45 mm
Độ phân giải XY315–500 μm191–204 μm41–45 μm
Độ phân giải Z248–690 µm166–213 µm7–8 µm
Khả năng lặp lại Z (σ) 120–250 μm80–110 μm7 μm

Kích thước324 x 137 x 97 mm
Trọng lượng3.0 kg
Nhiệt độ vận hành0–40 °C (32–104 °F)
Nhiệt độ phòng chứa-10–60 °C (14–140 °F)
Độ ẩm vận hành<85% (không ngưng tụ)
Chuẩn chống nước bụiIP65
Độ sốc cho phép50 gs
Độ rung cho phép4 gs (10–120 Hz cho 30 phút)
Kích hoạtGiới hạn điện áp kích hoạt đầu vào: -24 VDC – +24 VDC
Input ON: > 10 VDC (>6 mA)
Input OFF: < 2 VDC (<1.5 mA)
NguồnVoltage: +24 VDC (22–26 VDC)
Current: 6.0 A max
Thời gian chụp200 mili giây
Phần mềmVisionPro
Kết nối Ethernet10 Gigabit
Chứng chỉCE, FCC, KCC, TUV SUD NRTL, RoHS
Tùy chọn phụ kiệnFan


Phụ kiện hỗ trợ 3D-A5000 Series

1. Cáp I/O

IO Cable

Cáp I/O dòng A kết nối 3D-A5000 tới các kích hoạt đầu vào bên ngoài, có sẵn tùy chọn 5m và 20m với đầu kết nối dạng thẳng hoặc dạng góc chữ L.

2. Cáp Ethernet

Ethernet Cable

Cáp Ethernet dòng X cho tốc độ truyền tải 10 Gigabit.

3. Cáp nguồn

Power Cable

Cáp nguồn dòng T kết nối 3D-A5000 tới nguồn điện 24V DC, có sẵn tùy chọn 5m và 20m với đầu nối dạng thẳng hoặc góc chữ L.

4. Giá lắp đặt

Mounting Brackets

Giá lắp đặt dạng chữ L và ngàm kết nối cho phép lắp đặt thiết bị trên nhiều hệ thống khung giá công nghiệp khác nhau.

5. Adapter 10 Gigabit Ethernet

10 Gigabit Ethernet Adaptor

Adapter 10 Gigabit Ethernet tối ưu tốc độ truyền hình ảnh 3D.

6. Fan

Fan Accessory

Quạt làm mát là tùy chọn hợp lý khi thiết bị phải hoạt động liên tục trong thời gian dài.
