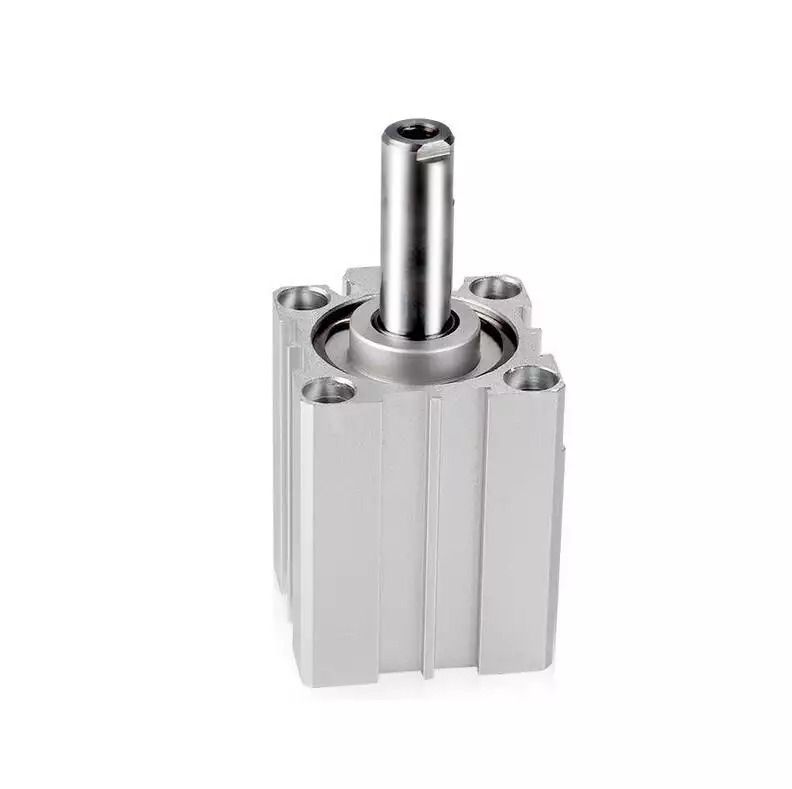

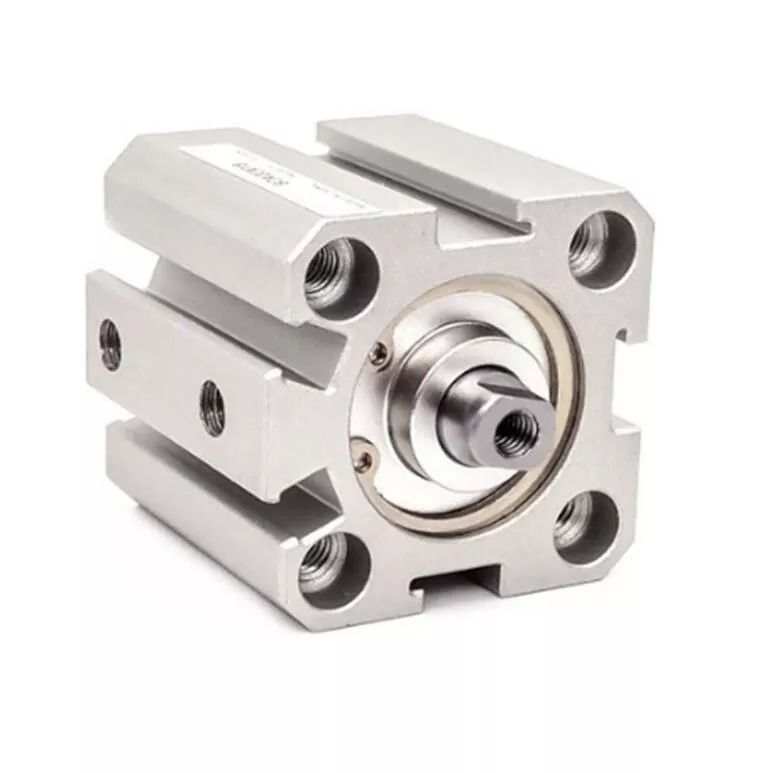

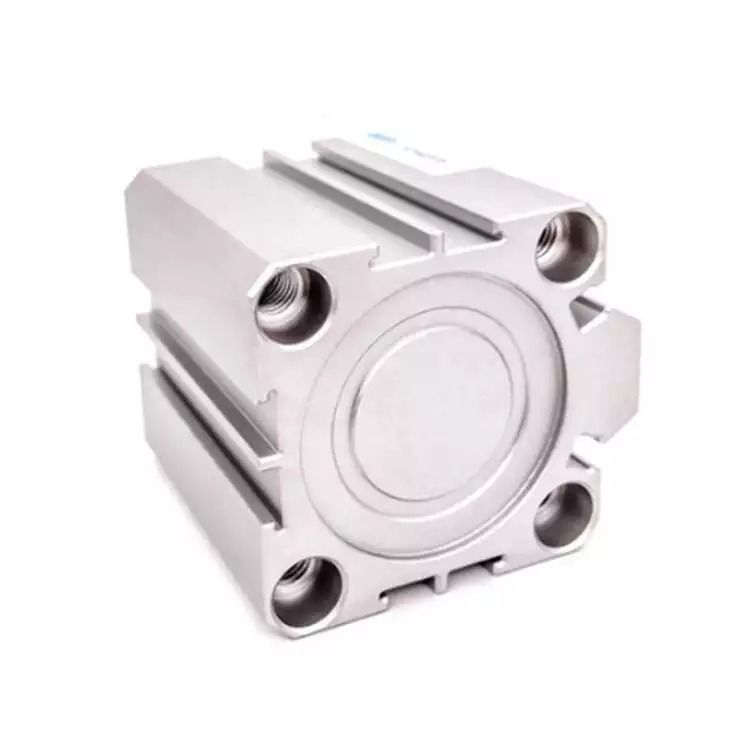

SMC CQ2 CDQ2
Xylanh tiết kiệm không gian được thiết kế với thân máy nhỏ gọn
・ Công tắc tự động nhỏ có thể được gắn trên 4 bề mặt. (2 bề mặt cho ø12 đến ø25)
・ Không có hình chiếu của công tắc tự động
・ Trọng lượng: Giảm từ 5 đến 13% (So với dòng CQ2 hiện có)
・ Giá đỡ chân loại nhỏ gọn mới được bổ sung và giá đỡ trục rãnh kép
・ Số bộ phận có thanh khung cuối và / hoặc bu lông gắn kết có sẵn.
(Không cần đặt hàng riêng một giá đỡ cho ống trụ áp dụng.)
Loại khí nén
Kích thước nòng (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |||||
Tác động | Hai tác động, một trục | ||||||||||||||
Lưu chất | Khí | ||||||||||||||
Áp suất phá hủy | 1.5 MPa | ||||||||||||||
Áp suất hoạt động tối đa | 1.0 MPa | ||||||||||||||
Áp suất hoạt động tối thiểu | 0.07 MPa | 0.05 MPa | |||||||||||||
Nhiệt độ lưu chất và môi trường cho phép | Không có cảm biến: -10 tới 70oC ( không đóng băng) Có cảm biến: -10 tới 60oC ( không đóng băng) | ||||||||||||||
Dầu bôi trơn | Không cần tra dầu (Non-lube) | ||||||||||||||
Tốc độ piston | 50 tới 500 mm/s | ||||||||||||||
Động năng cho phép (J) | Chuẩn | 0.022 | 0.038 | 0.055 | 0.09 | 0.15 | 0.26 | 0.46 | 0.77 | 1.36 | 2.27 | ||||
Có đệm cao su bên trong | 0.043 | 0.075 | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | |||||
Dung sai hành trình | +1.0 mm Chú ý) 0 |
Loại thủy lực
Kích thước nòng (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
Tác động | Hai tác động, một trục | |||||||
Lưu chất | Dầu thủy lực Chú ý) | |||||||
Áp suất phá hủy | 1.5 MPa | |||||||
Áp suất hoạt động cực đại | 1.0 MPa | |||||||
Áp suất hoạt động cực tiểu | 0.18 MPa | 0.1 MPa | ||||||
Nhiệt độ lưu chất và môi trường | 5 tới 60oC | |||||||
Tốc độ piston | 5 tới 50 mm/s | |||||||
Giảm chấn | Không | |||||||
Dung sai hành trình | +1.0 mm 0 |
*Mọi thông tin về dầu sử dụng cho xy lanh này, vui lòng liên lạc
Hành trình tiêu chuẩn
Loại khí nén
Kích thước nòng | Hành trình |
12, 16 | 5,10, 15, 20, 25, 30 |
20, 25 | 5,10, 15, 20, 25, 30, 35, 40, 45, 50 |
32, 40 | 5,10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
50 to 100 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
Loại Air Hydro
Kích thước nòng | Hành trình |
20, 25 | 5,10, 15, 20, 25, 30, 40, 45, 50 |
32, 40 | 5,10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
50, 63, 80, 100 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
Gá Xy lanh
Kích thước nòng (mm) | Model | Gá chânNote 1) | Mặt bích | Gá clevis đôi | |
12 | Không có cảm biến | CQ2□□-□D | CQ-L012 | CQ-F012 | CQ-D012 |
Có cảm biến | CQ2□□-□DZ | CQ-LZ12 | |||
16 | Không có cảm biến | CQ2□□-□D | CQ-L016 | CQ-F016 | CQ-D016 |
Có cảm biến | CQ2□□-□DZ | CQ-LZ16 | |||
20 | Không có cảm biến | CQ2□□-□D | CQ-L020 | CQ-F020 | CQ-D020 |
Có cảm biến | CQ2□□-□DZ | CQ-LZ20 | |||
25 | Không có cảm biến | CQ2□□-□D | CQ-L025 | CQ-F025 | CQ-D025 |
Có cảm biến | CQ2□□-□DZ | CQ-LZ25 | |||
32 | CQ2□□-□DZ | CQ-L032 | CQ-F032 | CQ-D032 | |
40 | CQ2□□-□DZ | CQ-L040 | CQ-F040 | CQ-D040 | |
50 | CQ2□□-□DZ | CQ-L050 | CQ-F050 | CQ-D050 | |
63 | CQ2□□-□DZ | CQ-L063 | CQ-F063 | CQ-D063 | |
80 | CQ2□□-□DZ | CQ-L080 | CQ-F080 | CQ-D080 | |
100 | CQ2□□-□DZ | CQ-L100 | CQ-F100 | CQ-D100 |
