KITAGAWA BB-200

Thương hiệu: KITAGAWA

Mâm cặp tiêu chuẩn được công nhận trên toàn cầu
Hàm mềm tiêu chuẩn cũng có thể được sử dụng cho dòng B-200
Lỗ xuyên lớn
6 ”φ53, 8” φ66
10 "φ81, 12" φ106

Kitagawa BB-200 Series là dòng Mâm cặp 3 chấu tiêu chuẩn có kích thước lỗ tâm lớn.

Model		BB206	BB208	BB210	BB212
Đường kính lỗ mâm cặp (mm)		53	66	81	106
Khả năng cặp (mm)	Tối đa.	170	210	254	315
Khả năng cặp (mm)	Tối thiểu.	19	23	41	47
Đường kính hành trình chấu cặp (mm)		5.5	7.4	8.8	10.6
Hành trình chấu (mm)		12	16	19	23
Lực kép thanh rút lớn nhất (kN)		20	32	48.8	59
MLực cặp tĩnh lớn nhất ax. Static Gripping Force (kN)		58.5	99	126	153
Tốc độ quay lớn nhất (min-1)		6000	5000	4500	3500
Trọng lượng (kg·m2)		0.05	0.143	0.312	0.736
Trọng lượng (kg)		11.7	23	31.8	52
Tiêu chuẩn xylanh		SS1453K	SS1666K	SS1881K	SS2110K

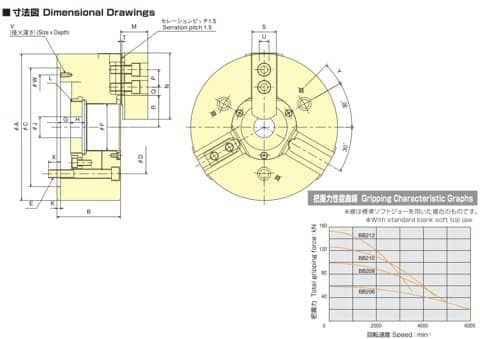

Bản vẽ kích thước	PDF
