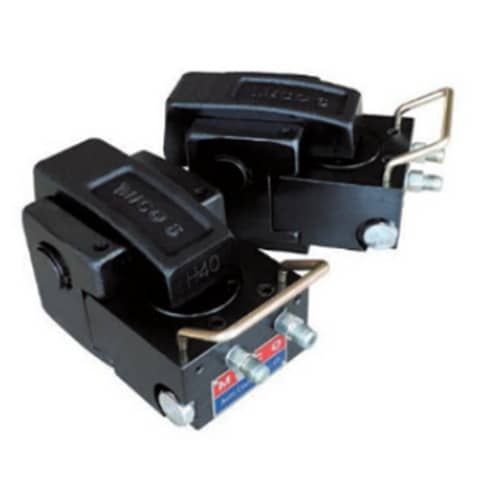

Ứng dụng: Kẹp LY có hai loại: di chuyển bằng bu lông rãnh chữ T (LY-T) và cố định bằng bu lông (LY-F).
Các rãnh mòn đều, có dung sai cho phép khi kẹp.
Sử dụng được cho khuôn không có rãnh chữ U.
Áp suất chủ yếu được tăng lên từ áp suất vận hành tương ứng với diện tích xi lanh, và thứ hai là do đòn bẩy.
LY-2 | LY-4 | LY-6 | LY-10 | LY-16 | LY-25 I | |
Pressune bên trong (kgf / ciif) | 275 | |||||
Áp suất hoạt động tối đa (kgf / cnf) | 185 | |||||
Lực kẹp thương mại (tấn) | 2 | 4 | 6 | 10 | 16 | 25 |
Hành trình (mm) | 5 | 5 | 7 | số 8 | số 8 | 10 |
Tốc độ dòng chảy yêu cầu (mQ) | 6,8 | 12,5 | 25,8 | 59 | 80,5 | 112,5 |
Điều hành Nhiệt độ ('C) | 5-60 độ C | 5-60 độ C | 5-60 độ C | 5-60 độ C | 5-60 độ C | 5-60 độ C |
Trọng lượng (kgf) * | 3 | 4.8 | 9 | HP | 23,5 | 34 |
