CatalogThiết bị gá kẹp – Thiết bị gá kẹp Pascal.

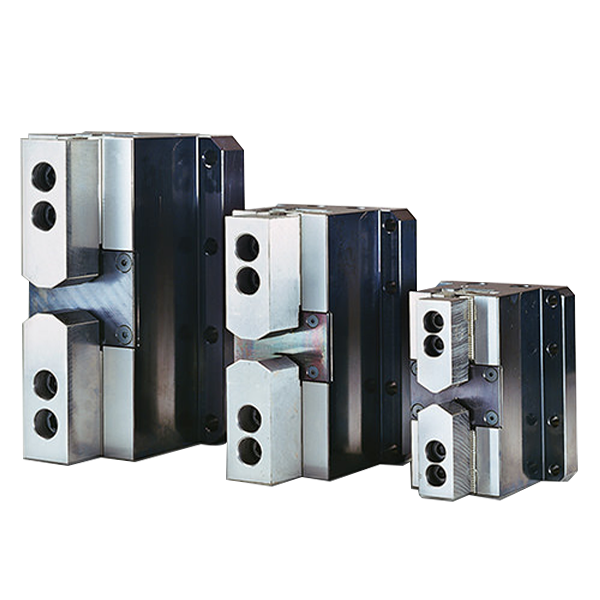

Eto trung tâm Pascal – CNH 7 Mpa thích hợp nhất cho phay sau khi tiện.
| Phân loại | CVH04 (4 inch) | CVH06 (6 inch) | CVH08 (8 inch) | ||
| Lực kẹp (áp suất thủy lực 7MPa) | kN | 10 | 20 | 30 | |
| Hành trình hàm (đường kính) | mm | 5.6 | 5.8 | 6 | |
| Tối đa đường kính ngoài nắm chặt | mm | 100 | 145 | 190 | |
| Tối đa đường kính bên trong tay nắm | mm | 125 | 170 | 220 | |
| Dung tích xi lanh | Grip outer diameter | cm* | 11.6 | 23.7 | 34.6 |
| Grip inner diameter | cm1 | 11.6 | 23.7 | 34.6 | |
| Khối lượng | kg | 4.6 | 8.3 | 15.3 | |
| Mômen siết được đề xuất của vít lắp * | N-m | 12 | 29 | 57 | |
| Mômen siết được khuyến nghị của vít gắn hàm * | N-m | 29 | 57 | 77 | |
| Chiều định vị được đề xuất | o6(m6) x 18 | o8(m6) x 24 | ol0(m6)X30 |
