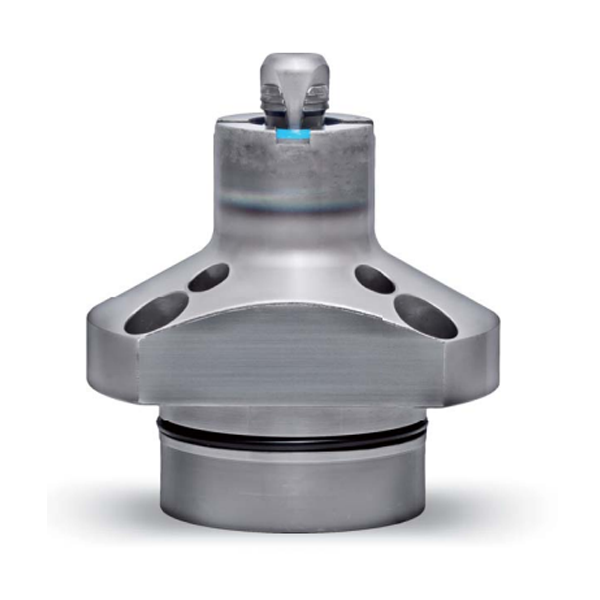

CatalogKẹp khí Pascal CGC là 1 sản phẩm thuộc dòng Expansion clamp được sản xuất trên dây chuyền và công nghệ cao từ Pascal với cơ chế kẹp mới.
| Phân loại | Size | CGC-N21E | CGC-N22E | CGC-N23E | ||||||||||||||
| Grip inner diameter | 70 | 73 | 76 | 79 | 82 | 85 | 9 | 10 | 11 | 12 | 13 | 12 | 13 | 14 | 15 | 16 | ||
| Số bộ kẹp | 2 Grippers | 3 Grippers | ||||||||||||||||
| Lực kẹp (áp suất thủy lực 7MPa) | kN | 1.92*2 | 2.24 | 3.04*2 | 3.54 | 7.5 | ||||||||||||
| Lực mở rộng hướng tâm (áp suất thủy lực 7MPa) | kN | 6.7*2 | 7.8 | 9.5*2 | 11.1 | 23.4 | ||||||||||||
| Hành trình thanh côn | mm | 4.8 | ||||||||||||||||
| Hành trình kẹp | mm | 1.2 | ||||||||||||||||
| Hình trụ | Clamp | cm’ | 1.7 | 2.7 | 5.8 | |||||||||||||
| dung tích | Unclamp | cm3 | 2.3 | 3.5 | 7.2 | |||||||||||||
| Độ lệch tâm cho phép * ’ | mm | ±0.5 | ||||||||||||||||
| Áp suất thổi khí khuyến nghị | MPa | 0.3 | ||||||||||||||||
| Khuyến nghị áp suất không khí cảm biến | MPa | 0.2 | ||||||||||||||||
| Khối lượng | kg | 0.38 | 0.5 | 0.83 | ||||||||||||||
| Mômen siết được khuyến nghị của vít lắp ** | N-m | 3.5 | 7 | 12 | ||||||||||||||
| Vật liệu phôi | Aluminum, steel and others (HRC30 or below) Cast iron also usable depending on conditions | |||||||||||||||||
| Tối thiểu cho phép. đường kính bên trong tay nắm | mm | 6.7 | 7 | 7.3 | 7.6 | 7.9 | 8.2 | 8.7 | 9.7 | 10.7 | 11.7 | 12.7 | 11.7 | 12.7 | 13.7 | 14.7 | 15.7 | |
| Giá thầu tối đa cho phép đường kính bên trong tay nắm | mm | 7.4 | 7.7 | 8 | 8.3 | 8.6 | 9.2 | 9.7 | 10.7 | 11.7 | 12.7 | 13.7 | 12.7 | 13.7 | 14.7 | 15.7 | 16.7 | |
| Nắm chặt góc thu nhỏ đường kính trong (Góc nháp) | 3° or below | |||||||||||||||||
| Vòng tròn đường kính bên trong Grip | 0.1 or below | |||||||||||||||||
