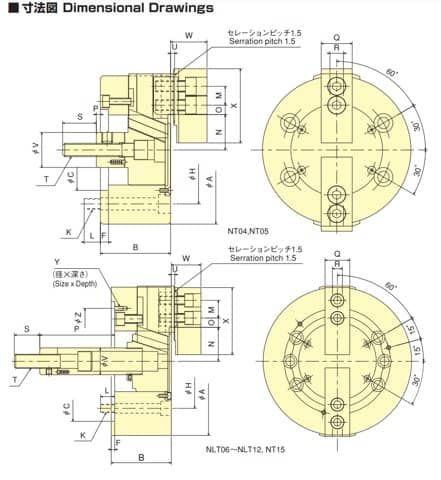

대학 요록NT/NLT 是一系列 2 爪、闭式中心孔卡盘。
| 模型 | NT04 | NT05 | NLT06 | NLT08 | NLT10 | NLT 12 | NT15 | ||
| 中心孔直径(mm) | – | – | – | – | – | – | – | ||
| 配对范围（毫米） | Max | 110 | 135 | 165 | 210 | 254 | 304 | 381 | |
| Min | 7 | 20 | 25 | 26 | 30 | 36 | 80 | ||
| 卡盘行程（直径）（mm） | 6.4 | 6.4 | 13 | 16.2 | 18.1 | 19.4 | 16 | ||
| 柱塞行程 (mm) | 15 | 15 | 20 | 25 | 28 | 30 | 35 | ||
| 拉杆最大拉力 (kN) | 5.3 | 5.3 | 14 | 20 | 27 | 36 | 54.7 | ||
| 最大静态夹紧力 （千牛） | 15.2 | 16.8 | 26 | 40 | 54 | 74 | 166 | ||
| 最高转速（min-1） | 6000 | 5500 | 4300 | 3600 | 3100 | 2500 | 3040 | ||
| 转动惯量（kg·m2） | 0.007 | 0.013 | 0.043 | 0.133 | 0.293 | 0.708 | 1.79 | ||
| 重量（kg）（带软辐条） | 3.8 | 5.8 | 12.5 | 24 | 35.5 | 60.5 | 93 | ||
| 气缸连接适用 | Y0715R | Y0715R | Y1020R | Y1225R | Y1530R | Y1530R | Y2035R | ||
| 合适的软辐条 (*) | Standard Extra Tall | Standard Extra Tall | Standard Extra Tall | Standard Extra Tall | Standard Extra Tall | Standard Extra Tall | Standard Extra Tall | ||
