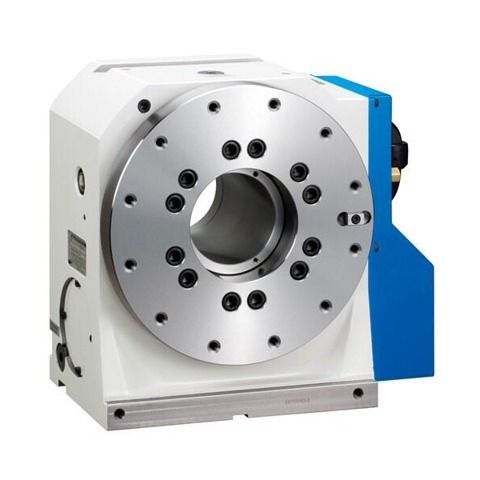

대학 요록回转工作台适用于重型加工。
由于增加了活塞面积和新的夹紧机构，可实现非常强大的夹紧扭矩。
高夹紧扭矩和刚性主体可实现重型加工并缩短加工时间。
提供集成旋转装置。
| 样本 | GT200 | GT250 | GT320 | |
| 右手型 | ○ | ○ | ○ | |
| 左手型 | ○ | ○ | ○ | |
| 工作台直径（毫米） | ø200 | ø250 | ø320 | |
| 中心孔径(mm) | ø65H7 | ø100H7 | ø130H7 | |
| 通孔直径(mm) | ø45 | ø70 | ø105 | |
| 中心高（毫米） | 140 | 180 | 225 | |
| 夹紧扭矩（N·m）（0.5MPa时） | 820 | 1600 | 2800 | |
| 电机轴减少惯量（kg·m2） | 0.00023 | 0.00036 | 0.00039 | |
| 伺服电机（发那科规格） | αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B | |
| 总减少率 | 1/72 | 1/90 | 1/120 | |
| 转速（min-1） | 4th axis spec. (Fanuc spec.) | 41.6 (at motor 3000min-1) | 33.3 (at motor 3000min-1) | 25 (at motor 3000min-1) |
| M信号参数 | 41.6 (at motor 3000min-1) | 33.3 (at motor 3000min-1) | 16.6 (at motor 2000min-1) | |
| 允许工作惯量（kg·m2） | 1 | 1.95 | 4.49 | |
| 分度精度（秒） | 20 | 20 | 20 | |
| 重复性（秒） | 4 | 4 | 4 | |
| 产品重量（公斤） | 65 | 87 | 145 | |
| 容许负载 | Horizontal (kg) | 200 | 250 | 350 |
| Vertical (kg) | 100 | 125 | 180 | |
| 手动尾座（可选） | MR200RN | MR250RN | MR320RN | |
| 主轴（可选） | MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45 | |
| 旋转接头（作为选项） | RJ40H20J01 Hydraulic/Pneumatic 4 ports | RJ70H25J01 Hydraulic/Pneumatic 6 ports | RJ70H32J01 Hydraulic/Pneumatic 6 ports | |
