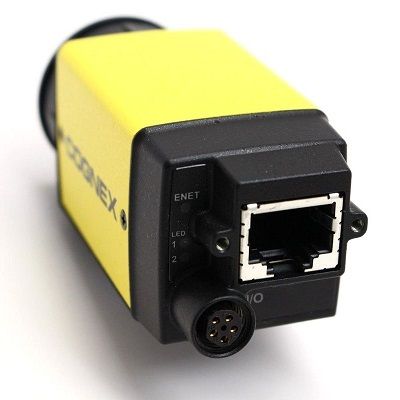

Camera Cognex In-Sight 8200/8200C

Thương hiệu: Cognex

Dòng In-Sight 8000 của Cognex mới tiếp tục truyền thống siêu nhỏ gọn với kích thước chỉ 31 x 31 x 64mm dựa trên tiêu chuẩn GigE sử dụng giao tiếp Ethernet, khả năng hoạt động độc lập mạnh mẽ, một trong những sản phẩm hàng đầu trong phân khúc, dẫn đầu ngành công nghiệp.

Phiên bản 8200/8200C là các phiên bản cơ bản nhất, 8000 sử dụng cảm biến đen trắng và 8200C sử dụng cảm biến màu độ phân giải VGA 640 x 480. Độ phân giải dừng ở VGA nên thiết bị cho tốc độ chụp rất nhanh, lần lượt là 217 và 135 FPS.

Số lượng

Tổng quan

Dòng In-Sight 8000 của Cognex là thế hệ tiếp theo của dòng máy vision công nghiệp kích thước nhỏ. Thế hệ 8000 mới tiếp tục truyền thống siêu nhỏ gọn với kích thước chỉ 31 x 31 x 64mm dựa trên tiêu chuẩn GigE sử dụng giao tiếp Ethernet, khả năng hoạt động độc lập mạnh mẽ, một trong những sản phẩm hàng đầu trong phân khúc, dẫn đầu ngành công nghiệp.

Dòng 8000 phù hợp với các không gian siêu nhỏ hẹp, tùy chọn độ phân giải từ VGA, 1MP, 2MP tới 5MP (phiên bản cảm biến màu tới 2MP). Với khả năng quét chụp siêu tốc và sử dụng giao tiếp Ethernet tốc độ Gigabit cho tốc độ truyền tải cực kỳ cao, dòng 8000 mang tới hiệu năng vượt trội đáp ứng các dây chuyền công nghiệp tốc độ cao.

Phiên bản 8200/8200C là các phiên bản cơ bản nhất, 8000 sử dụng cảm biến đen trắng và 8200C sử dụng cảm biến màu độ phân giải VGA 640 x 480. Độ phân giải dừng ở VGA nên thiết bị cho tốc độ chụp rất nhanh, lần lượt là 217 và 135 FPS, phù hợp với các ứng dụng không yêu cầu ảnh chụp độ rõ nét cao. Nếu khách hàng có nhu cầu hình ảnh độ rõ nét cao hơn có thể tìm đến các phiên bản 8401/8401C hoặc 8402/8402C hoặc cao cấp nhất In-Sight 8405.

Hệ thống vision nhỏ gọn nhất

Dòng 8000 được thiết kế siêu nhỏ gọn, với kích thước chỉ ngang với một thiết bi chỉ có tính năng chụp ảnh thông thường. Có thể hoạt động ở góc nghiêng tối đa 45⁰ khi sử dụng phần mềm công cụ hiệu chỉnh phi tuyến tính của Cognex. Thiết bị sẽ phù hợp tối đa với các không gian nhỏ, hẹo như trên robot hoặc các vị trí ít không gian tiếp cận trên dây chuyền sản xuất.

Công nghệ nhận diện đối chiếu vượt trội

Tất cả các thiết bị thuộc dòng 8000 đều được trang bị thuật toán PatMax RedLine hoạt động hiệu quả vượt trội, nhanh hơn từ 4 tới 7 lần so với PatMax thông thường, đem đến khả năng nhận diện đối chiếu nhanh đồng thời giảm được số vòng lặp để nâng cao hiệu suất kiểm tra mà không cần đánh đổi tính chính xác.

Hiệu năng mạnh mẽ vận hành đáng tin cậy

Mỗi thiết bị thuộc dòng 8000 đều hoạt động vô cùng đáng tin cậy bằng hiệu năng mạnh mẽ của mình, nhờ vào thư viện công cụ phong phú đầy đủ các công nghệ của Cognex thông qua phần mềm quản lý In-Sight Explorer. Có thể kể đến các công cụ nhận diện đối chiếu PatMax Redline, PatMax và PatFind; công cụ lọc theo màu và thang độ xám; công cụ màu Color ID, True Color Extraction và Color Histogram; công cụ phát hiện khiếm khuyết Surface Flaw, Flex Flaw, Inspect Edge; công cụ nhận diện ID mã vạch 1D/2D, OCR.

Dễ dàng triển khai và bảo trì

Dòng 8000 có thể triển khai hàng loạt sử dụng trên dây chuyền bằng phần mềm In-Sight Explorer, giúp người vận hành thiết lập từng bước chương trình EasyBuilder và bảng tính Spreadsheet để tăng thêm tính năng cho hệ thống và tùy biến dữ liệu ứng dụng theo mong muốn.

Các phiên bản Cognex In-Sight 8200/8200C

8200C là phiên bản dùng cảm biến màu và 8200M dùng cảm biến đen trắng.

IS8200C-353-40IN-SIGHT 8200 COLOR
IS8200C-363-40IN-SIGHT 8200 COLOR
IS8200C-373-40IN-SIGHT 8200 COLOR
IS8200M-303-40IN-SIGHT 8200 FOR ID
IS8200M-340-40IN-SIGHT 8200, LIMITED TOOLSET
IS8200M-353-40IN-SIGHT 8200, FULL TOOL SET
IS8200M-363-40IN-SIGHT 8200 WITH PATMAX
IS8200M-373-40INS8200 W/ PATMAX AND REDLINE
IS8202M-340-40INS8202 LMTD TLST, NO PM,ID,RL

Phiên bản cảm biếnĐen trắng và màu sắc
Hệ số hiệu năng1x
Bộ nhớ chương trình512 MB bộ nhớ tĩnh điện (non-volatile), không giới hạn khi kết nối với các ổ cứng mạng
Bộ nhớ xử lý ảnh512 MB SDRAM
Cảm biến ảnhCMOS 1/1.8 inch, màn trập điện tử; 3.6mm đường chéo, 4.5 x 4.5μm pixel vuông
Độ phân giải640 x 480
Tốc độ màn trập14µs tới 520ms
Tốc độ chụp

8200: 217 FPS

8200C: 135 FPS

Kiểu chụp

Reset nhanh, quét lũy tiến

Kích hoạt chụp

1 đầu vào cách ly quang. Điều khiển từ xa qua Ethernet. Có thể dùng RS-232C khi sử dụng kèm module CIO-MICRO I/O

Đầu vào

Không có sẵn. Nếu sử dụng module CIO-MICRO I/O có thêm 8 đầu vào đa dụng.

Đầu ra

2 đầu ra cách ly quang NPN/PNP tốc độ cao có sẵn. Nếu sử dụng module CIO-MICRO I/O có thêm 8 đầu ra đa dụng.

Độ sâu màu

256 cấp độ xám (8 bits/pixel) với 8200

24-bit màu với 8200C

Loại ống kínhChỉ ngàm C
Đèn LEDs báo trạng tháiĐèn báo tình trạng kết nối mạng; 02 đèn LED tùy chỉnh trạng thái báo
Kích thước31.0mm (1.22in) x 31.2mm (1.23in) x 75.1mm (2.96in) chưa có phụ kiện
Trọng lượng132.2g chưa có phụ kiện
Nguồn điệnDùng điện qua Ethernet (PoE)
Kết nốiM12: Nguồn/Ethernet; M8: I/O
Chuẩn chống nước bụiIP40 khi dây cáp và ống kính được lắp
Giao tiếp mạng1G (1000)/100/10 Mbps
